Máquina de Ranhura Portátil 1” a 8” - TWG-9A
- ou em x de
Formas de pagamento
Formas de pagamento
Sistema eletro-hidráulico que garante ranhuras uniformes e acabamento de qualidade.
Compacta e leve, facilita o transporte e permite o uso em diferentes locais de trabalho.
A pedaleira de acionamento proporciona controle total, conforto e segurança ao operador.

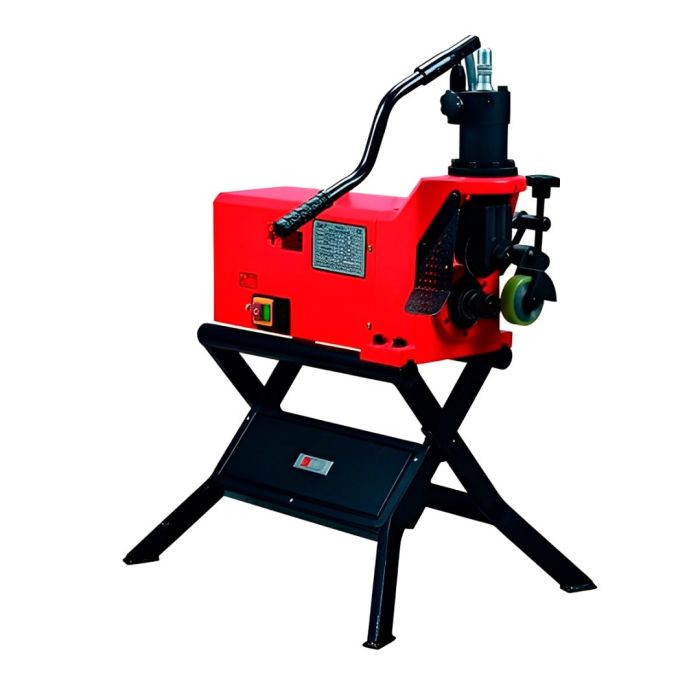

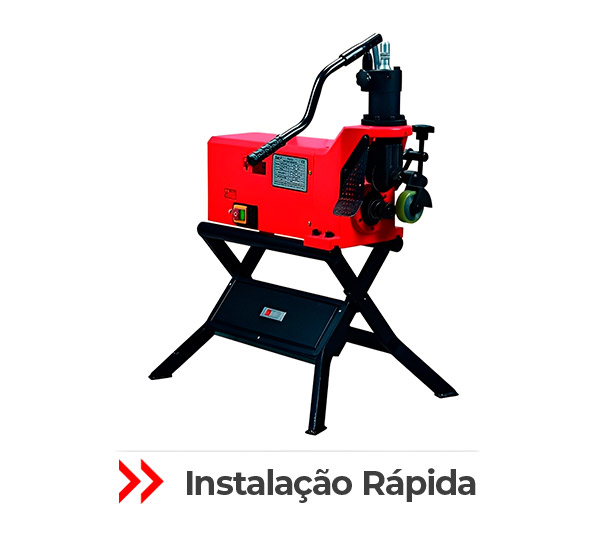

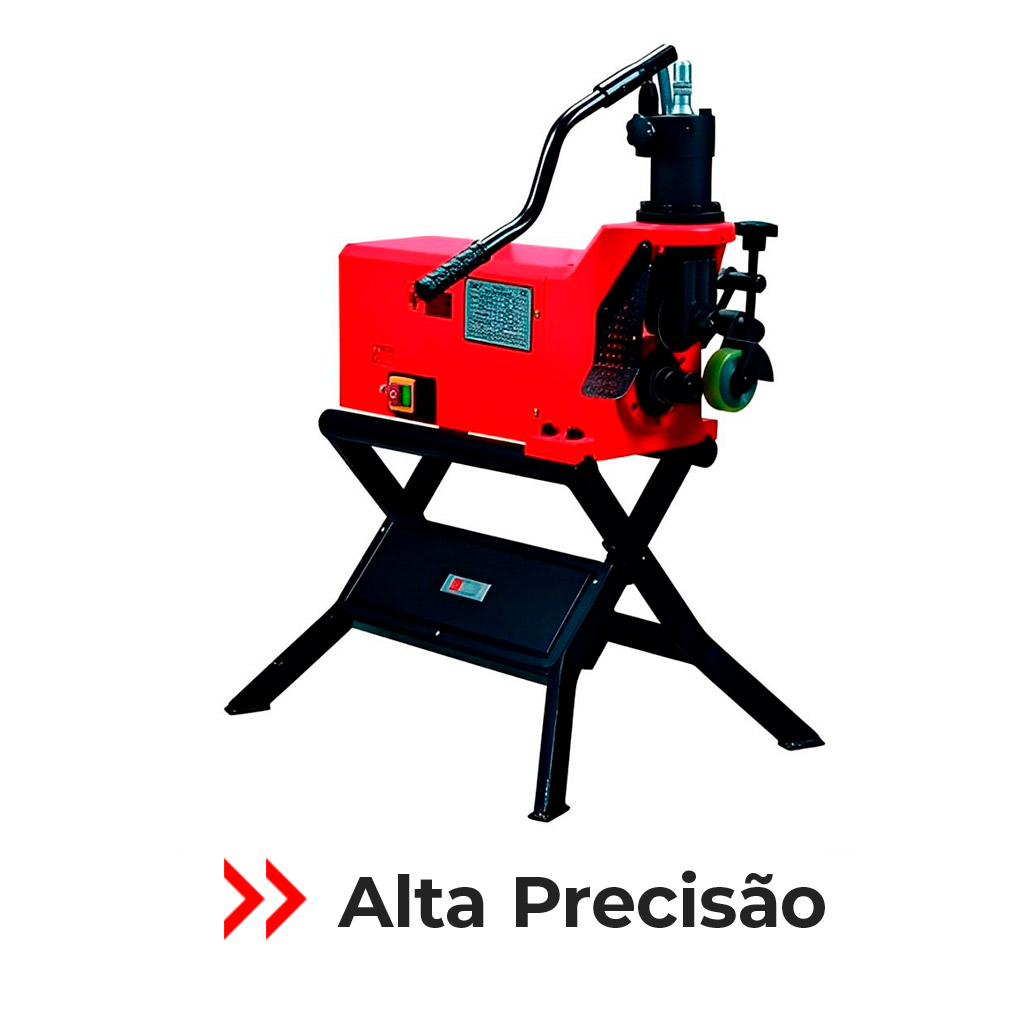

Máquina de Ranhura Portátil TWG-9A – 1” a 8”
Projetada para oferecer eficiência, praticidade e precisão, a Máquina de Ranhura Portátil TWG-9A é ideal para profissionais que atuam na montagem de linhas de tubulação ranhurada com conexões tipo grooved. Compacta, robusta e de fácil operação, a TWG-9A permite a execução de ranhuras em tubos de aço carbono ou inoxidável, com diâmetros que variam de 1” até 8”, garantindo excelente desempenho e versatilidade em instalações industriais ou de campo.
Com seu sistema eletro-hidráulico, a TWG-9A proporciona ranhuras uniformes e precisas, eliminando a necessidade de soldas ou roscas e acelerando o processo de montagem. O acionamento por pedaleira oferece maior conforto e segurança ao operador, enquanto o design portátil e compacto facilita o transporte e a utilização em diferentes locais de trabalho.
Construída com estrutura reforçada e componentes de alta durabilidade, a TWG-9A combina potência e confiabilidade, sendo uma excelente escolha para quem busca produtividade e qualidade nas instalações de sistemas ranhurados.
Destaques do Produto:
- Ranhura tubos de 1” a 8” (33 mm a 219 mm) com parede de até 8 mm
- Sistema eletro-hidráulico com acionamento por pedaleira para maior praticidade e segurança
- Reduz o tempo de instalação em comparação com métodos de solda ou rosca
- Design compacto e portátil, ideal para uso em campo ou na indústria
- Motor elétrico monofásico de 0,75 kW, proporcionando operação estável e contínua
- Indicado para tubos de aço carbono e inoxidável
Especificações Técnicas:
- Capacidade: Tubos de 1” a 8” (Ø33 mm a Ø219 mm)
- Espessura máxima: 8 mm (SCH40)
- Material compatível: Aço carbono e inoxidável
- Método de ranhuramento: Eletro-hidráulico
- Velocidade de rotação: 23 rpm
- Motor elétrico: 0,75 kW – 200V – 60Hz – 5,5A – Monofásico
- Acionamento: Pedaleira eletro-hidráulica
- Peso bruto: 83,5 kg (aproximado)
- Temperatura de trabalho: 0°C a 80°C
- Garantia: 1 ano
Máquina de ranhurar tubos – agilidade e precisão para sistemas grooved
A máquina de ranhurar tubos é um equipamento fundamental na engenharia moderna. Ela é projetada para preparar tubulações de aço para o sistema de acoplamento mecânico ranhurado, conhecido como sistema grooved.
O seu funcionamento baseia-se na conformação a frio: por meio de um sistema de rolos hidráulicos, a máquina cria um sulco ou ranhura na extremidade do tubo sem remover material, preservando a integridade estrutural da peça. Conheça a máquina de ranhura do Shopping da Segurança!
Descrição do produto
A máquina ranhuradora de tubos foi desenvolvida para profissionais que atuam na montagem de linhas de tubulação com conexões tipo grooved. Com um design compacto e robusto, o produto é extremamente versátil, capaz de executar ranhuras com precisão em tubos de aço-carbono ou aço inoxidável.
Essa ranhuradora de tubos portátil tem um motor elétrico monofásico, que proporciona uma operação estável, contínua e silenciosa. O sistema é eletro-hidráulico, garantindo a força necessária para a conformação do metal com mínimo esforço do operador. Além disso, ela é acionada por uma pedaleira prática e segura que permite manter as mãos livres.
Situações de uso da máquina de ranhurar
A máquina de ranhura portátil é amplamente utilizada em canteiros de obras e indústrias para a montagem de redes de condução de fluidos. Sua aplicação é essencial em projetos que exigem rapidez na instalação e facilidade de manutenção futura. Essa é a ferramenta padrão para obter um acabamento limpo e seguro das conexões.
A máquina de ranhurar tubos também é indispensável em uma variedade de cenários de construção e manutenção industrial. Suas principais indicações de uso incluem:
- sistemas de combate a incêndio: montagem de redes de sprinklers e hidrantes, em que o sistema grooved é a norma devido à confiabilidade;
- redes de HVAC: utilizada na instalação de tubulações para ar-condicionado central, água gelada e torres de resfriamento;
- indústria: ideal para linhas de ar comprimido, tratamento de água e processos industriais diversos;
- obras em andamento: por ser portátil, permite a ranhura de tubos in loco, facilitando ajustes de medida e instalações em locais de difícil acesso, como garagens de prédios ou galpões logísticos.
Vantagens da máquina de ranhurar
O uso dessa máquina de ranhurar tubos eleva o padrão de segurança e qualidade da obra. O sistema eletro-hidráulico é calibrado para aplicar a pressão exata, garantindo que todas as ranhuras sejam uniformes e tenham acabamento de alta qualidade. Isso é crucial para evitar vazamentos nas juntas.
Do ponto de vista da ergonomia e da segurança do trabalho, o design portátil, compacto e leve reduz o esforço físico no transporte e no posicionamento do equipamento. Outro destaque é a operação segura via pedaleira: com o acionamento pelo pé, o operador tem controle total sobre a parada de emergência.
Cuidados e manutenção
Para garantir a longevidade da ranhuradora de tubos e a precisão das ranhuras, a manutenção preventiva é simples, mas essencial. O operador deve verificar periodicamente o nível do óleo, além de realizar a substituição e o preenchimento de óleo hidráulico conforme as especificações do manual.
Um sistema hidráulico bem-lubrificado e sem ar garante que o pistão exerça a força correta sobre o tubo. Além disso, recomenda-se a limpeza constante dos rolos (matrizes) para evitar o acúmulo de limalhas que podem comprometer a profundidade da ranhura.
Compre a máquina de ranhurar no Shopping da Segurança
Se você busca otimizar o tempo da sua equipe e garantir instalações hidráulicas profissionais, a máquina de ranhurar tubos é o investimento certo. Ela surpreende desde o primeiro uso ao oferecer facilidade, praticidade e acabamento uniforme.
No Shopping da Segurança, você encontra esse equipamento com garantia de qualidade e procedência. Faça seu pedido pelo site e aproveite o frete facilitado, as diversas opções de pagamento e nosso catálogo completo de acessórios e conexões para o seu projeto!
FAQ
O que acompanha a máquina de ranhura?

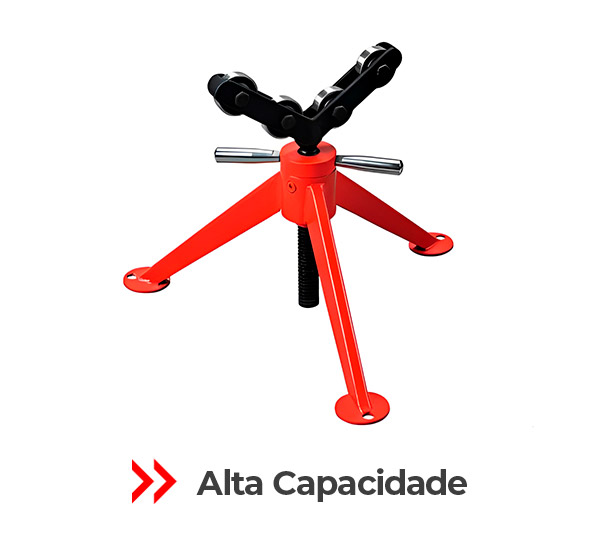

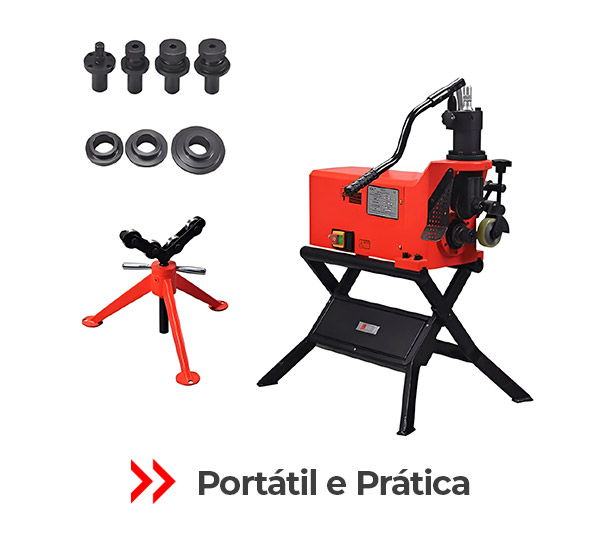

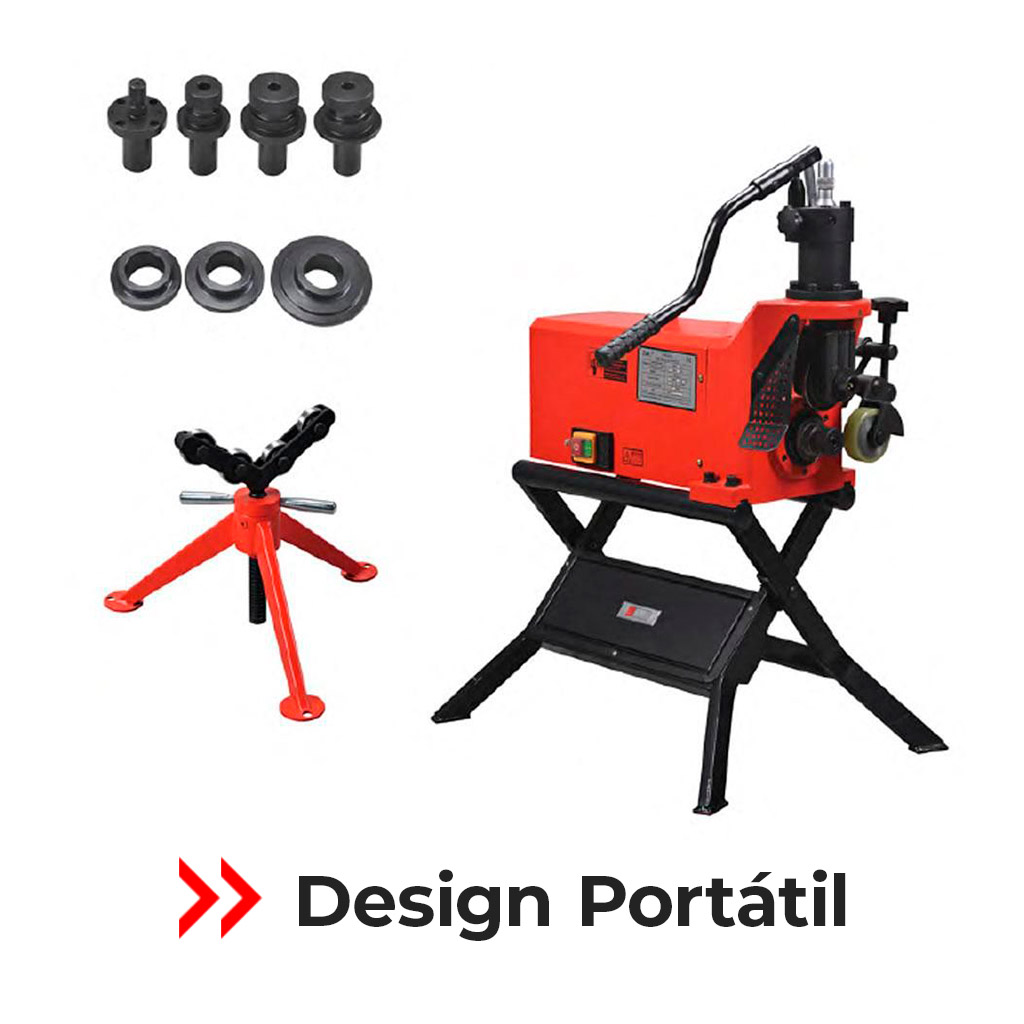

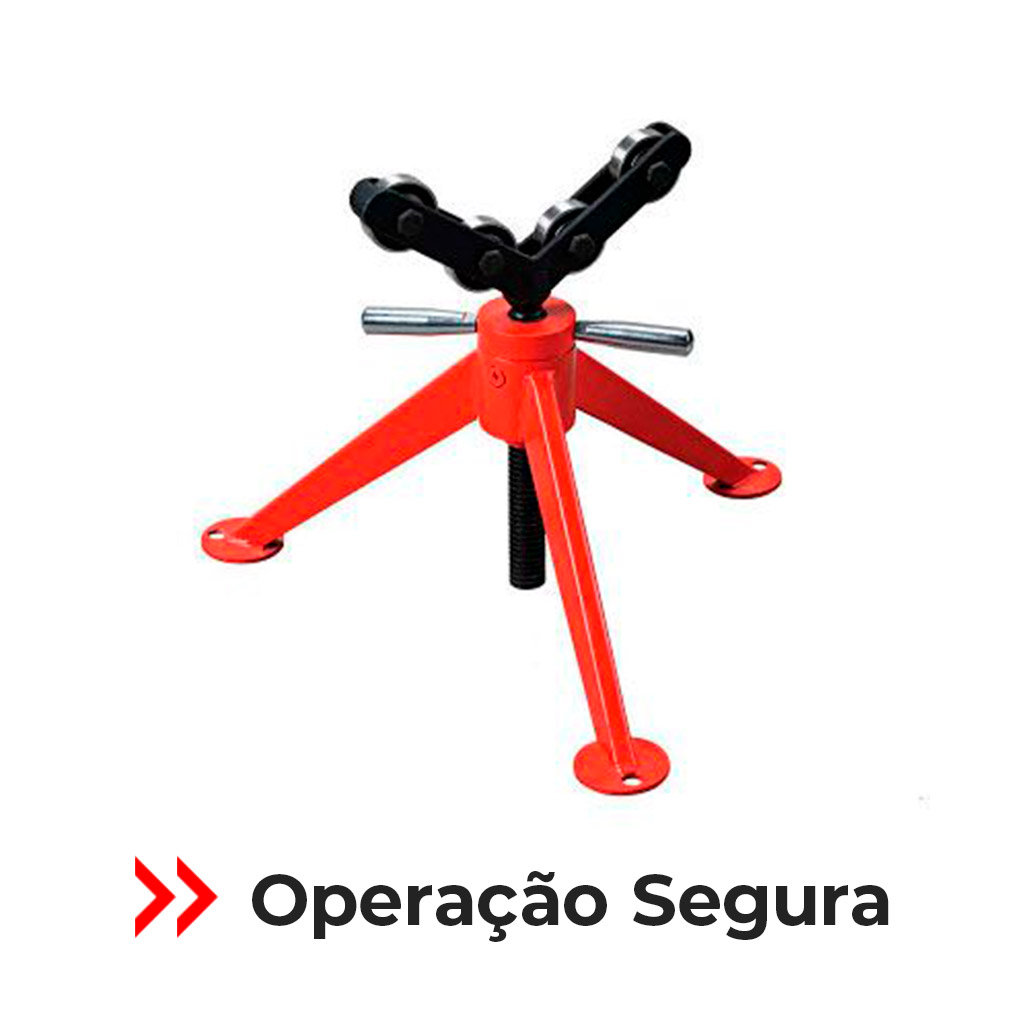

O kit é completo para o início imediato dos trabalhos. Ela acompanha a pedaleira de acionamento, um suporte de apoio para tubos (tripé) e uma bolsa de ferramentas contendo chaves essenciais (Allen, inglesa e Phillips), rolamentos de encosto, trena para medição e outros acessórios.
Qual é a tensão da máquina de ranhura?
A máquina opera em tensão de 220V e é monofásica. É fundamental verificar a compatibilidade com a rede elétrica do local antes da conexão para garantir o funcionamento estável e seguro do sistema eletro-hidráulico.
Como ajustar a máquina corretamente?
O ajuste deve ser feito consultando o manual de instruções que acompanha o produto. Nele, você encontrará a tabela de operação de ranhura, que serve como guia para selecionar a matriz correta e ajustar a profundidade e o diâmetro da ranhura de acordo com o modelo e o tamanho do tubo que será trabalhado.
Qual é o distanciamento ideal entre a máquina e o tripé de apoio?
Para garantir a estabilidade e o alinhamento correto do tubo, o suporte deve ser posicionado a uma distância equivalente a 3/4 do comprimento total do tubo a ser ranhurado.
O que é preciso para conectar o tubo às demais conexões após a ranhura?
Após ranhurar as pontas, o processo de conexão é simples: primeiro, lubrifique e posicione a borracha de vedação sobre as extremidades dos tubos. Em seguida, encaixe a conexão desejada, como tê, cotovelo e acoplamento, apertando os parafusos na sequência.
Características
- Capacidade: Tubos de aço SCH40 1” - 8” (Ø33 mm a Ø219 mm)
- Diâmetro mínimo do tubo: 33,7 m (1”)
- Diâmetro máximo do tubo: 219,1 mm (8”)
- Espessura máximo do tubo: 8 mm (SCH40)
- Material do tubo: Aço carbono e inoxidável
- Acionamento: Motor elétrico monofásico 220V 60 Hz
- Rotações por minuto: 23 rpm
- Máxima força de trabalho: 2760 kg
- Máxima pressão do cilindro hidráulico: 25 Mpa
- Método de ranhuramento: Conformação
- Peso Bruto: 83,5 kg
- Capacidade do tanque de óleo: 76 ml
- Garantia: 1 ano
Classificações e opiniões
4 opiniões
Atendimento e equipamento show
Comprei a maquina, tirei algumas duvidas com atendendo e gostei demais da agilidade e praticidade pra se comunicas, top demais o equipamento
Compacta e eficiente
Cabe no carro de serviço e funciona muito bem mesmo em espaços menores aguenta bem tubos de aço inox
Funciona bem
A máquina é forte e cumpre bem o papel mas leva um tempo até pegar o jeito certo de nivelar e posicionar os tubos
Cumpre o que promete
Uso em obras médias e tem dado conta sem problema agiliza bem o trabalho mas o peso ainda é um desafio em locais apertados
